Pour bien apprendre, rien ne vaut la pratique. Le MEMO s'enrichit d'une série d'exercices : les MiniParts, de petites « mignardises » CAO qui ne concentrent qu'une ou deux notions à la fois.
Le principe

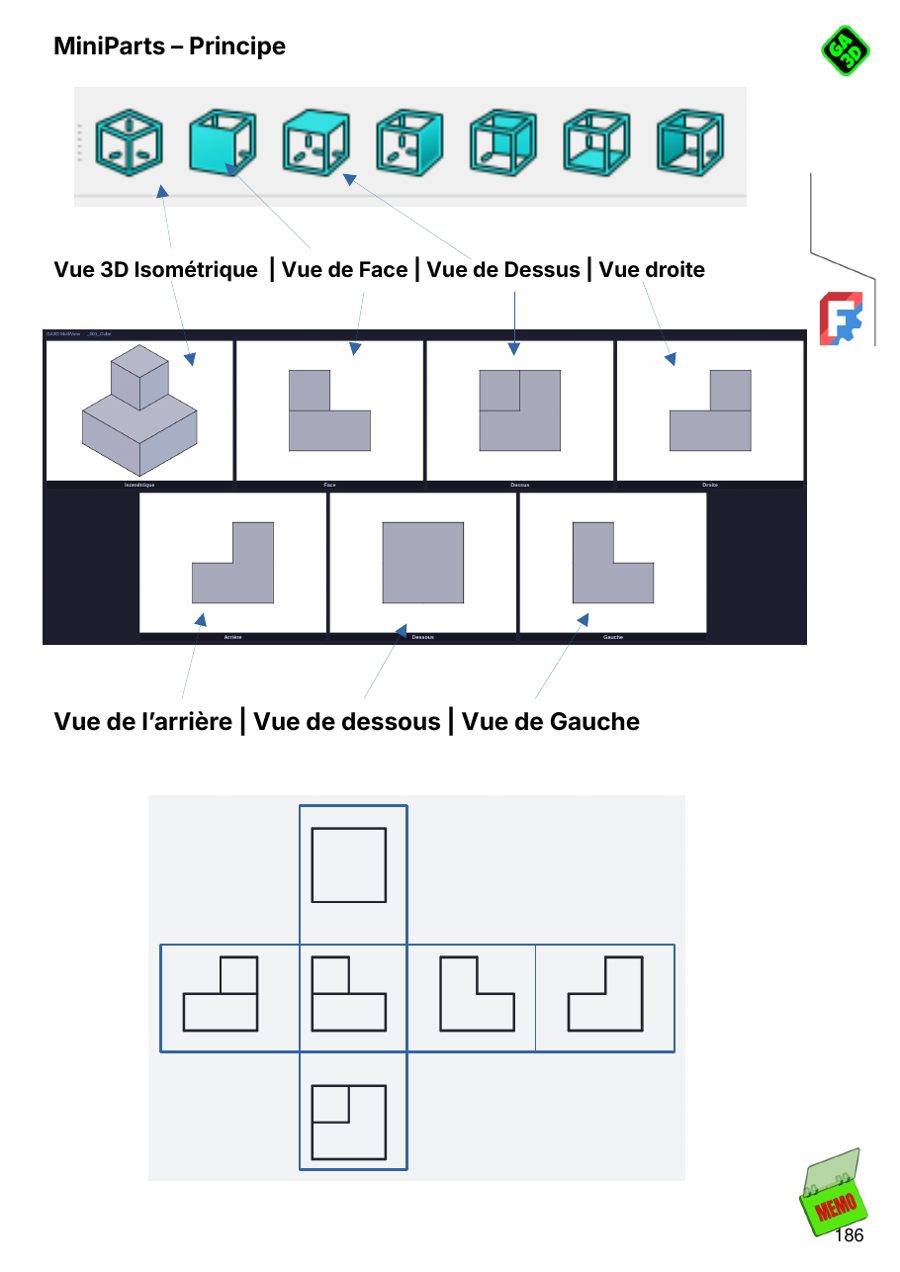

Chaque MiniPart est présentée en vues normalisées : isométrique, face, dessus, droite, et aussi arrière, dessous, gauche. À vous de la reproduire dans FreeCAD.
Les exercices sont classés par difficulté, de 1 à 4 :

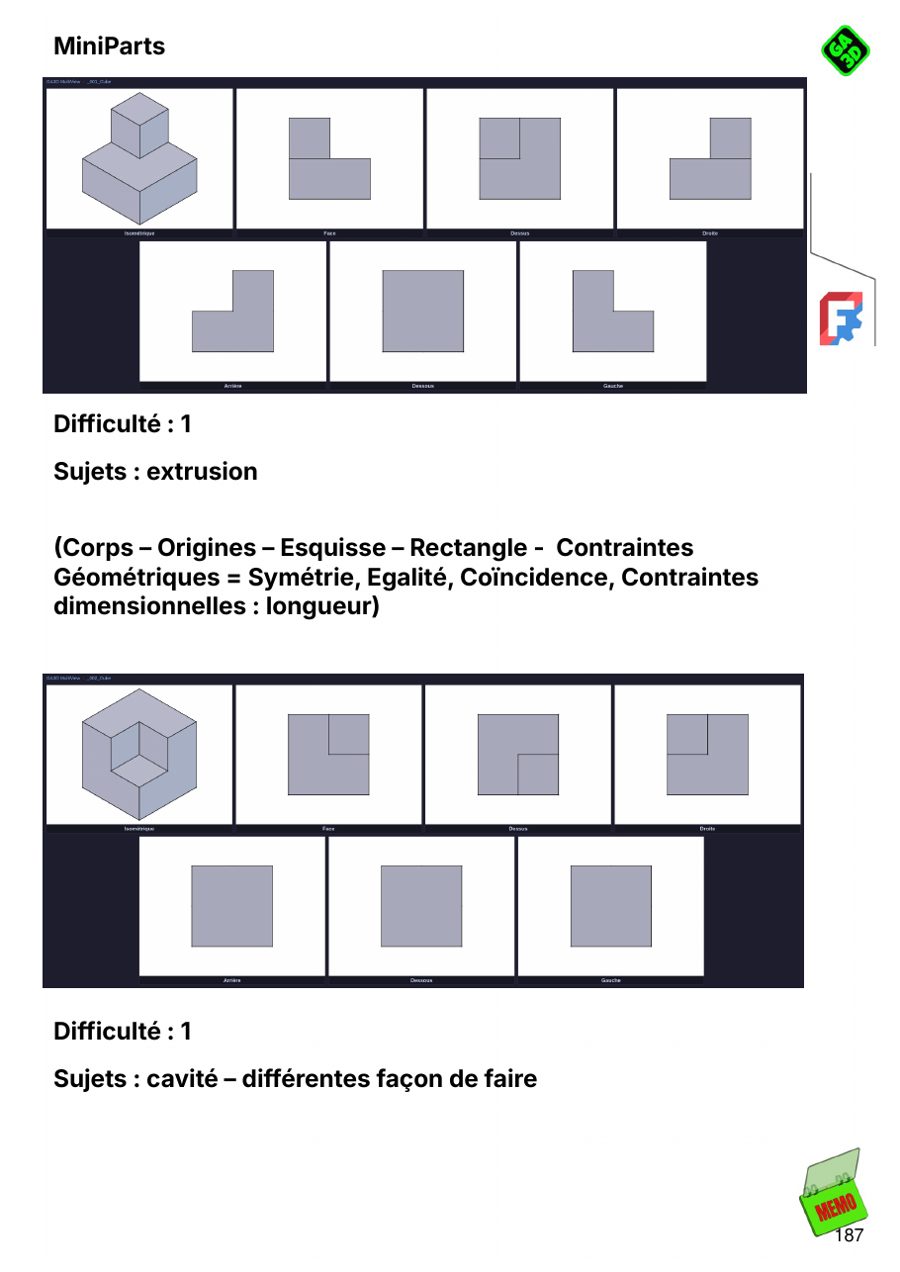

- difficulté 1 : extrusion, cavité, les bases de l'esquisse (rectangles, contraintes géométriques, symétrie, égalité, coïncidence) ;

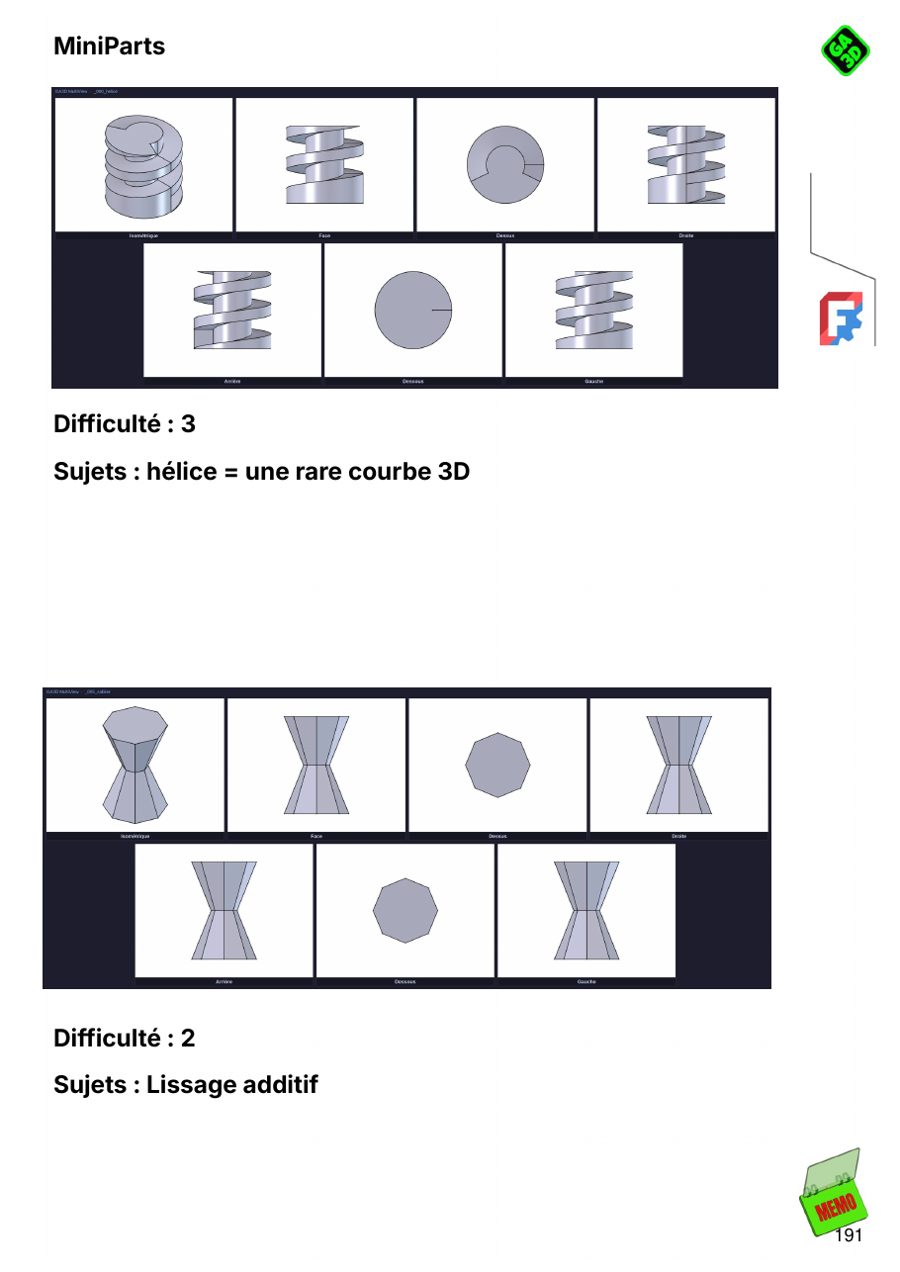

- difficulté 2 et 3 : lissage additif, hélice, courbes 3D plus rares ;
- difficulté 4 : tangences, géométrie de construction, formes non triviales, atelier externe (Gear), esquisse en mode surface.
Un conseil : imprimez-les
Si ça vous aide, imprimez vos MiniParts en 3D. Les avoir en main pour les regarder sous tous les angles, et même les mesurer, aide énormément à comprendre les volumes. Un petit canevas millimétré permet de relever distances, rayons et angles.
Et ensuite : le premier mini-projet

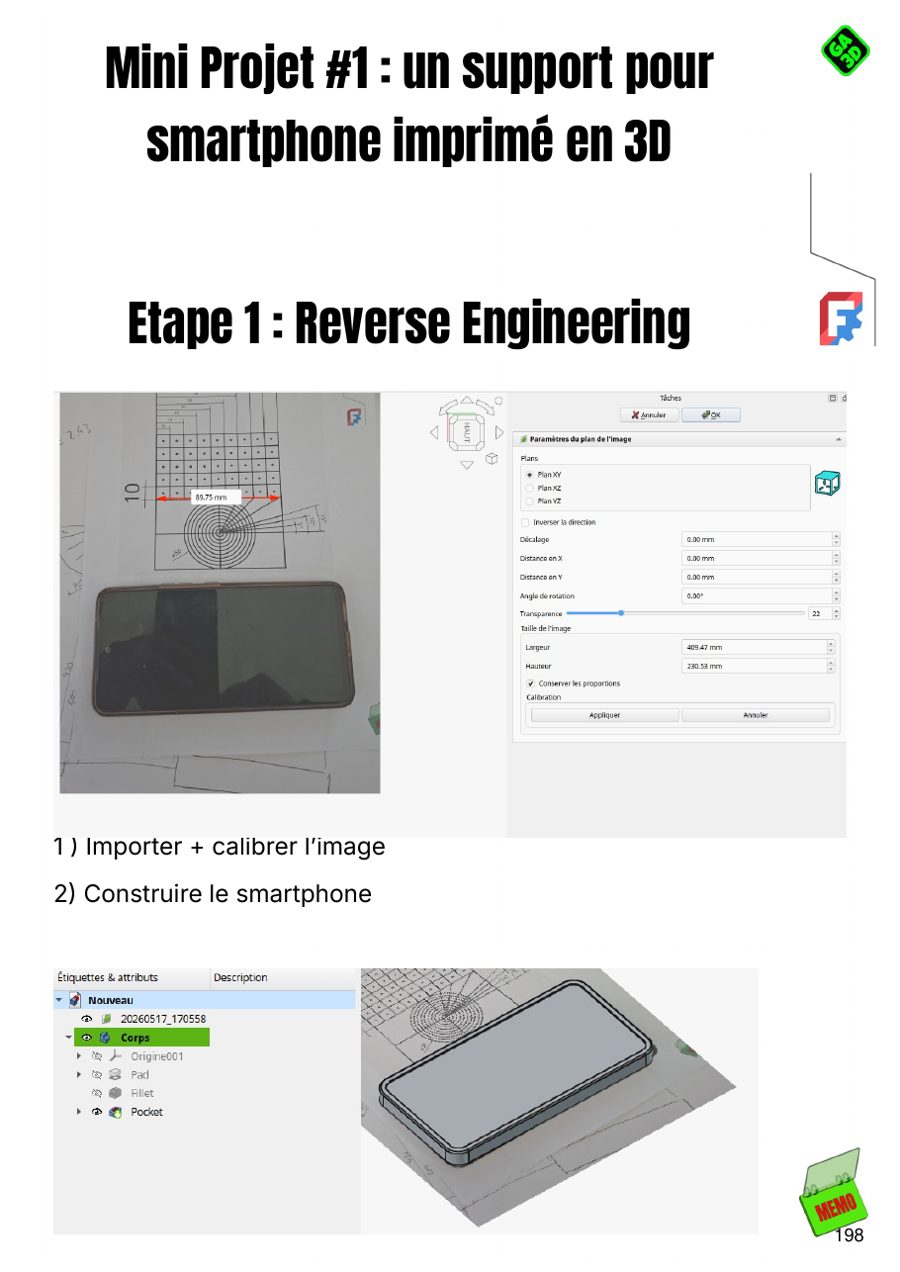

Après les exercices, un vrai petit projet : un support de smartphone imprimé en 3D. On commence par du reverse engineering (importer et calibrer une photo, modéliser le téléphone), puis on construit l'appui et le pied dans des corps séparés, reliés par un SubShapeBinder, avant d'exporter pour l'impression.
Chapitre « Exercices » du MEMO GA3D. Pour une première pièce guidée en vidéo, voir aussi le fil directeur pour débuter.
