Certains problèmes reviennent sans cesse quand on débute (et même après) avec FreeCAD. Dans le MEMO, je les ai rassemblés sous forme de fiches Problème | Solution, à imprimer et garder sous la main.

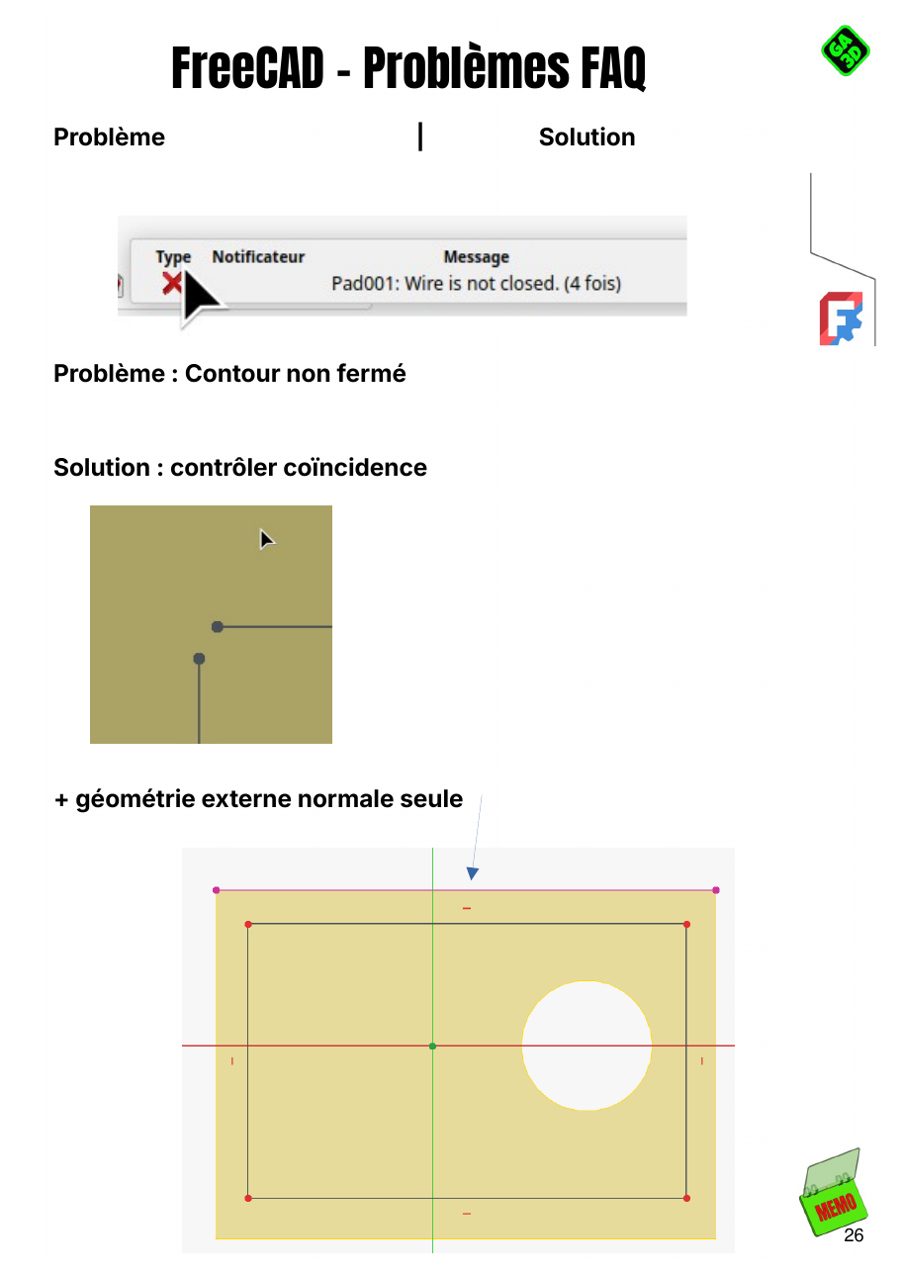

1. « Wire is not closed » : le contour non fermé
L'esquisse refuse de devenir un volume. Presque toujours, deux extrémités ne sont pas vraiment reliées.
Solution : contrôler les coïncidences entre les points, et vérifier que la géométrie externe utilisée est bien en mode normal seulement là où c'est voulu.

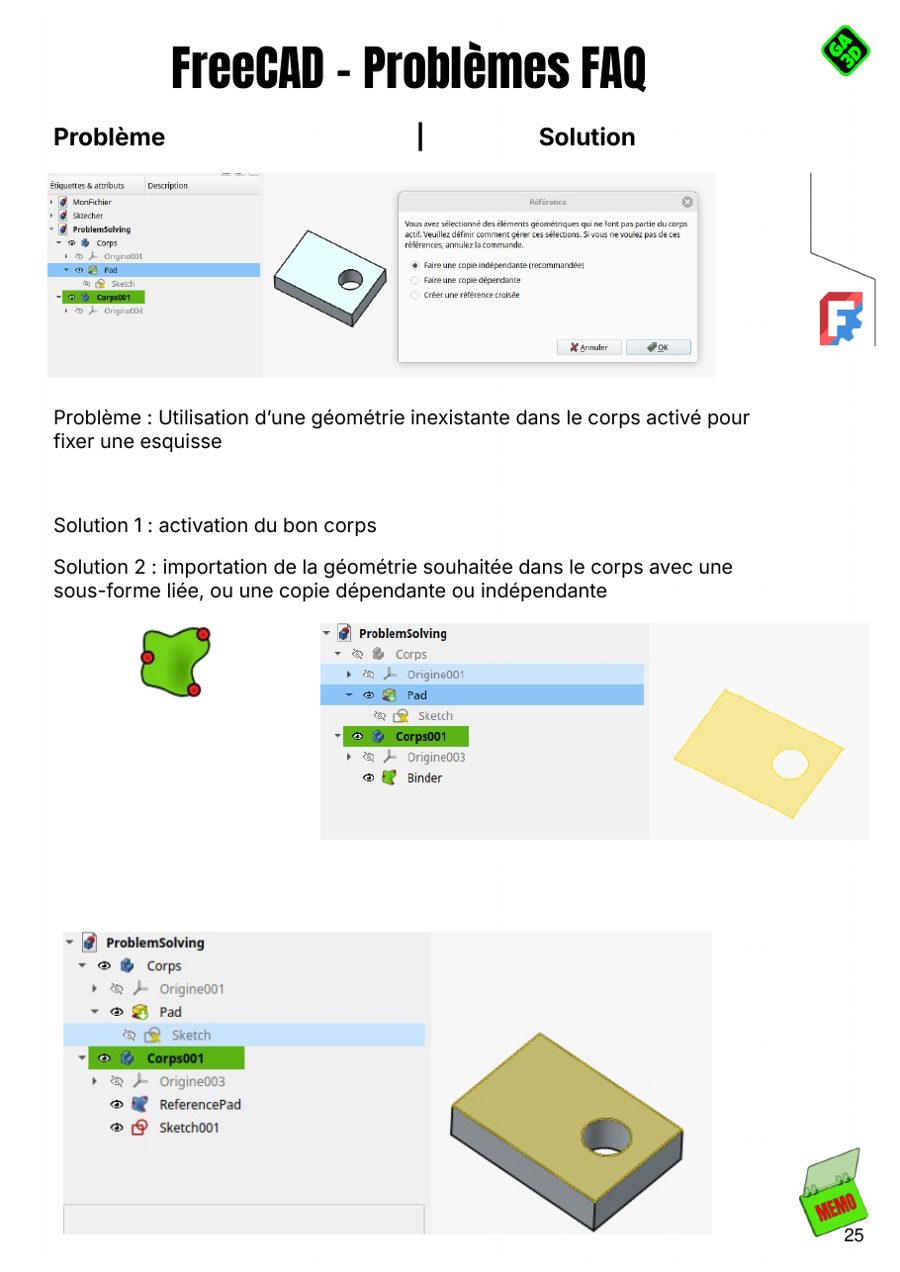

2. La géométrie n'existe pas dans le corps actif
On veut fixer une esquisse sur une face… qui appartient à un autre corps.
Solutions : - activer le bon corps avant de créer l'esquisse ; - ou importer la géométrie voulue dans le corps avec une sous-forme liée (SubShapeBinder), ou une copie dépendante ou indépendante.
3. La face d'attachement a disparu
On a modifié une fonction plus haut dans l'arbre, et l'esquisse a perdu son support : c'est la fameuse nomenclature topologique qui a changé.
Solution : clic droit sur l'esquisse → éditeur d'ancrage, puis nouvelle fixation.
4. Des matières qui ne se touchent pas
Un corps peut aujourd'hui contenir plusieurs solides séparés. C'est possible, mais dangereux : un corps doit en principe être une matière continue, et beaucoup d'opérations suivantes risquent de mal se comporter.

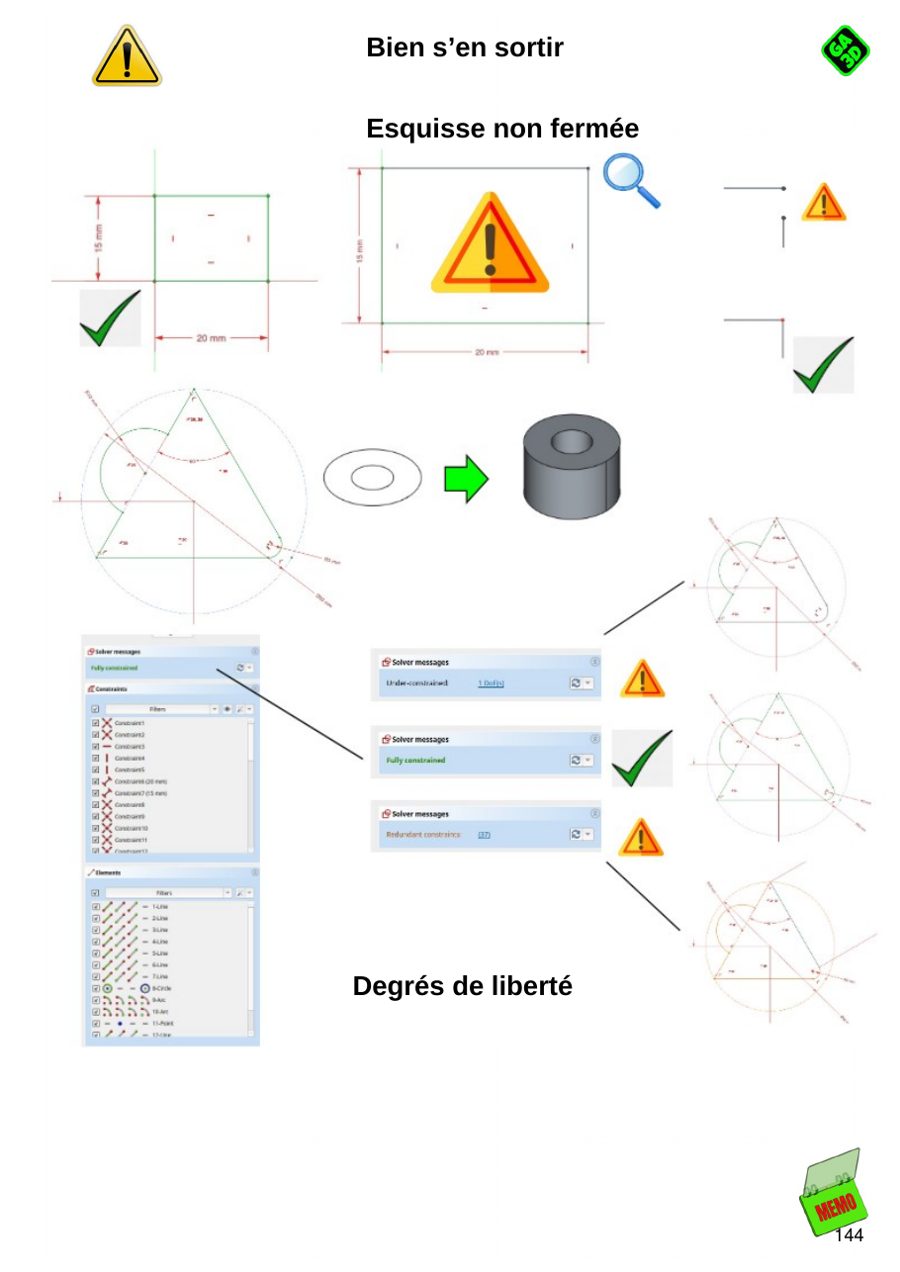

Bien s'en sortir
Deux réflexes évitent la moitié de ces soucis : travailler sur le bon corps, et surveiller les degrés de liberté de ses esquisses.
Extrait de la FAQ FreeCAD du MEMO GA3D. Les notions « Wire is not closed » et « Degrés de liberté » existent aussi dans le MEMO vidéo atomique.
