Visser dans une pièce imprimée, percer un trou à l'horizontale, imprimer un lamage à l'envers : autant de petits détails qui, mal gérés, donnent des filets arrachés, des trous trop serrés ou des surfaces en « spaghetti ». Voici comment je les traite, avec un outil que j'utilise beaucoup : l'extension Fused Filament Design.
Filetages : trois solutions
Tarauder directement le plastique est possible à partir de M5 environ, mais un filet en matière filamentaire tient mal dans le temps. Pour une pièce qu'on visse et dévisse souvent :

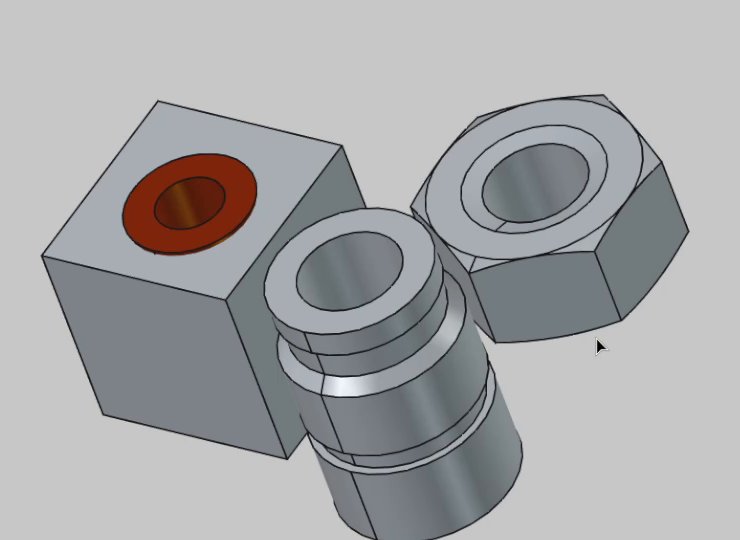

- Les inserts filetés, posés à chaud au fer à souder. La matière fond autour, l'insert reste pris : on obtient un vrai filetage métallique, simple et durable. Reportez dans la conception le diamètre de perçage indiqué par le fabricant (souvent noté D2), c'est lui qui donne la bonne interférence. Il faut juste un peu de place autour.
- Les écrous en logement : un logement hexagonal dans la pièce, l'écrou s'y glisse.
- Les nervures de filetage, présentées plus bas : la vis forme son propre filet, sans taraudage.
Pour les cotes exactes des inserts et des écrous, l'atelier Fasteners (gestionnaire d'extensions) les propose tous.
Fused Filament Design
C'est une extension qui ajoute à PartDesign des outils dédiés à l'impression FDM. Elle s'installe depuis le gestionnaire d'extensions ; après un redémarrage de FreeCAD, ses outils apparaissent dans l'atelier PartDesign et créent des fonctions paramétriques. La plupart s'appliquent à une fonction Perçage existante.

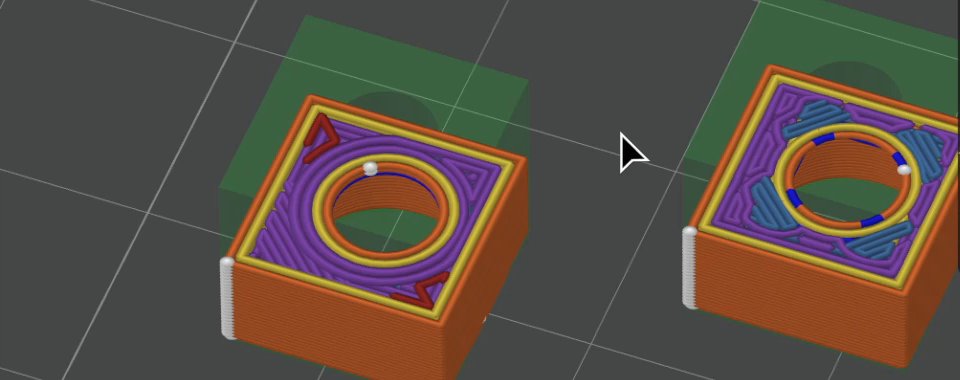

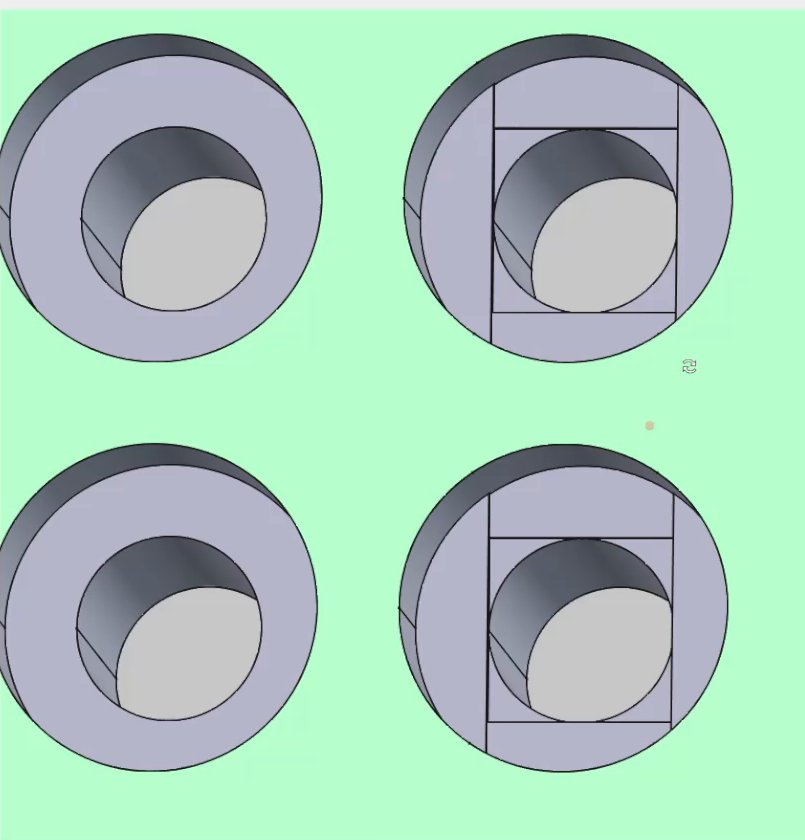

Les ponts de lamage
Imprimé tel quel, le fond d'un lamage tombe dans le vide : l'imprimante dépose ses premières lignes sur rien et laisse une surface en spaghetti. L'outil ajoute deux petites marches : un premier pont dans un sens, un second dans l'autre, puis le cercle. Surface propre, sans support.

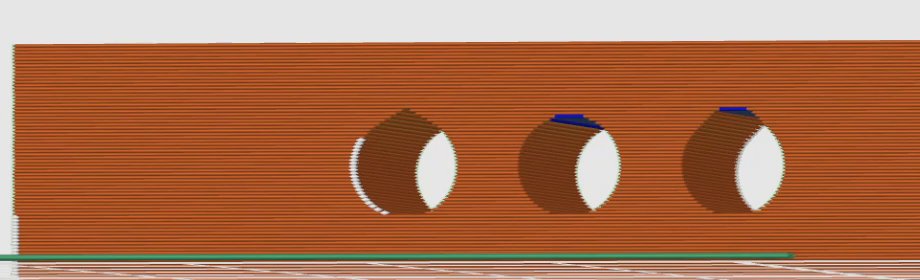

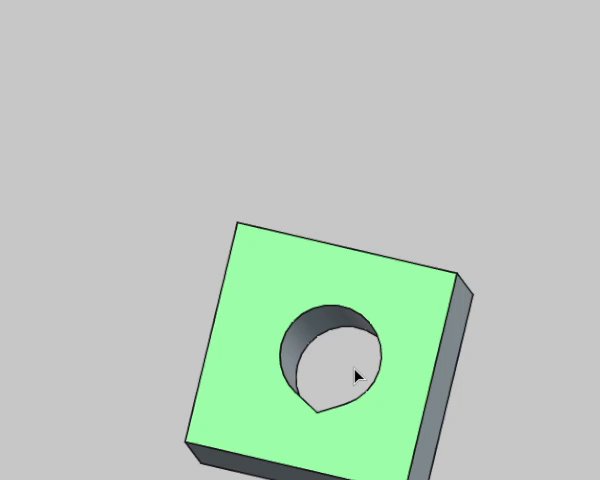

Les trous horizontaux en goutte
Un trou imprimé à l'horizontale se resserre et s'ovalise : la tige ne passe plus. Avec une forme en goutte (ou un pont), le haut du trou est dégagé et le surplomb est maîtrisé ; une tige de 6 mm passe dans un trou de 6 sans forcer. On choisit l'orientation de la goutte selon la face posée sur le plateau.

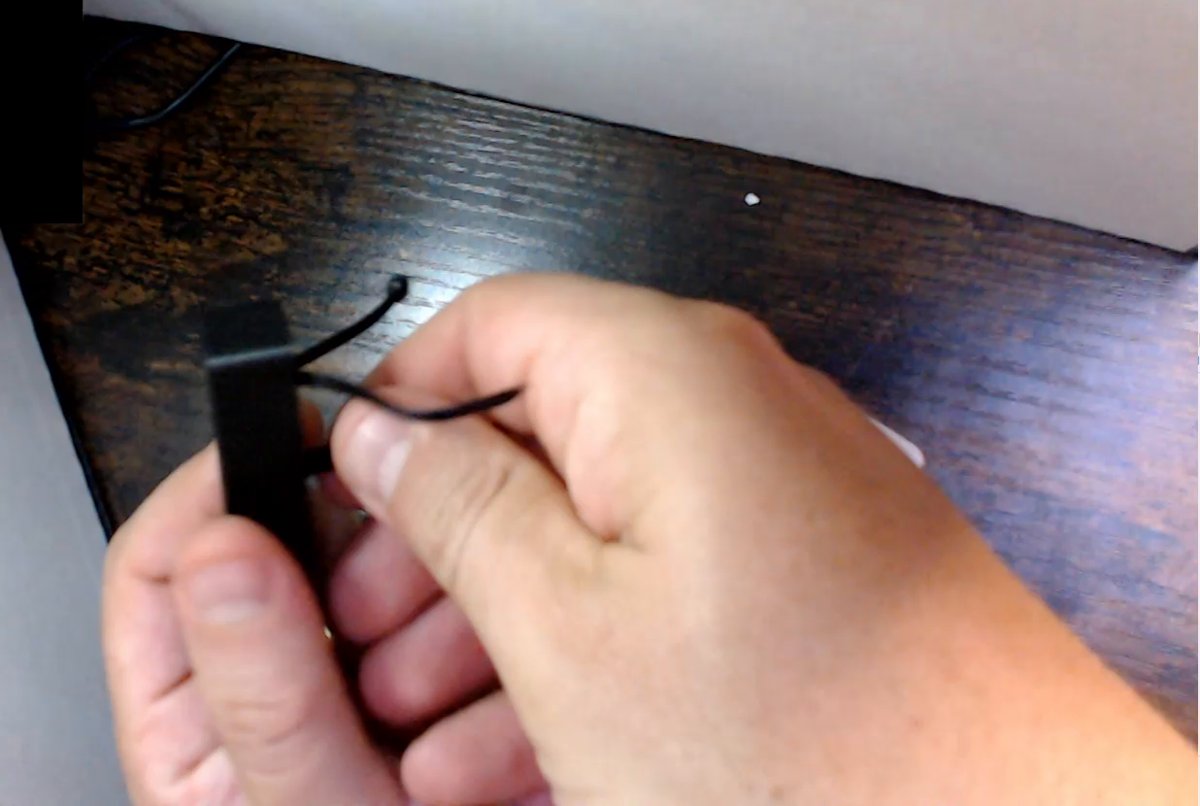

Les nervures de filetage
De petits bossages dans le perçage : la vis s'y visse directement, sans taraudage, et le filet tient très bien dans le temps. Un piège : l'option reste grisée tant que le perçage est déclaré comme simple passage. Il faut le déclarer à fileter (taraudé).
Colliers et congés

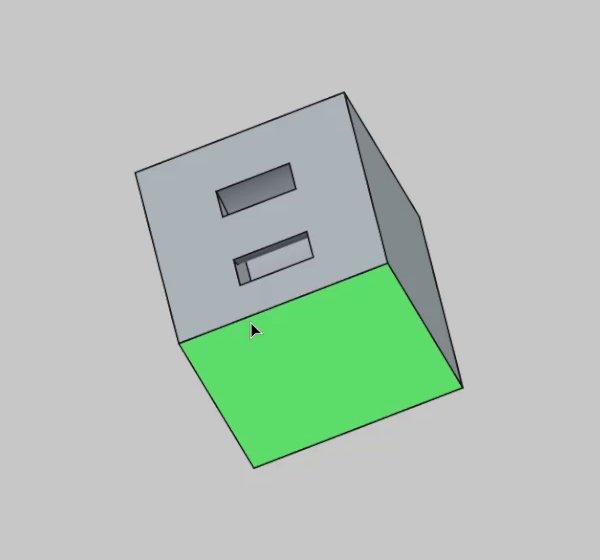

Encore deux outils : les passages de colliers (serre-câbles), générés à partir d'un simple point dans une esquisse, et les congés automatiques sur toutes les arêtes verticales d'une pièce.
Pour aller plus loin
Les surplombs, les chanfreins et l'orientation sont dans l'article Concevoir pour l'impression 3D. Une check-list complète se trouve dans le nouveau chapitre Concevoir pour le FDM du MEMO GA3D, et toutes les démonstrations dans le thème Impression 3D du MEMO vidéo atomique.
